Формирователь импульсов управления форсункой.
Одну и ту же звуковую карту можно использовать не только в качестве АЦП осциллографа, но и как источник импульсов. Посмотрите как интерфейс преобразует разнообразные импульсы с выхода звуковой карты в прямоугольные - для управления форсункой.

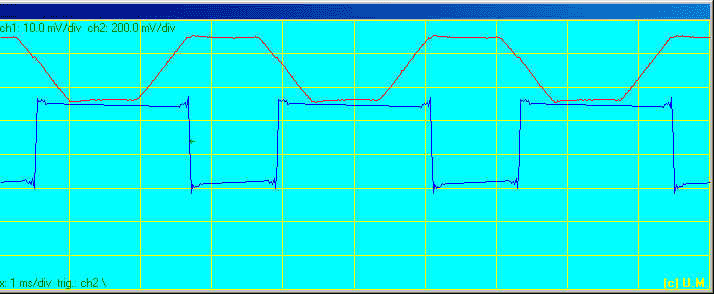

Верхний график - импульсы от звуковой карты. Импульсы такой формы нежелательно использовать для управления форсункой, т.к. нарастание фронта импульса пологое. Нижний график - преобразованные и усиленные интерфейсом импульсы от звуковой карты. Они имеют крутые фронты, что и требуется в нашем случае.
Частота следования 300Гц, длительность импульса 1,2мсек.

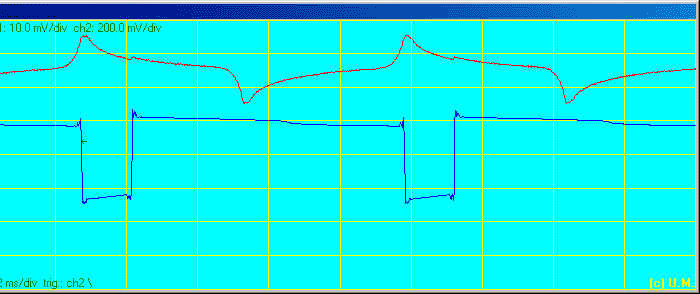

Еще один пример работы интерфейса. Он способен преобразовать в прямоугольные и такие диковинные импульсы с выхода звуковой карты.

С небольшими изменениями это же решение можно использовать и для  формирования управляющих импульсов для модуля зажигания. Это может понадобится в случае проверки модуля на стенде с искровыми разрядниками.
