Пьезо- датчик пульсаций в цилиндре., Дешевле не придумал.

То: Сансеич
У Вас пик хорошо видно, а у меня он растянут получился. Наверное слишком жесткая пластинка получилась. Амплитуда сигнала с датчика давления - всего 1-1.5 В.

Ладно, нужно дальше проводить эксперименты. Только пъезопластинки кончились

То: sdl2000.
Или слишком мягкая -при первом такте сжатия могла прогнуться и не вернуться назад. Вы ведь выбрали трансформаторное железо, а его упругим не назовешь. Нужна именно пружинная сталь. Поспрашивайте у тех, кто имеет дело с редукторами высокого давления. Раньше пакет из таких дисков изпользовался в редукторах, как мембрана.
А у меня маленькая неприятность- кот прошелся по "клаве", и панель задачь с привычного места внизу экрана встала вертикально с правой стороны, заняв приличный кусок. Сам я юзер еще тот, обзвонил вроде спецов, но никто не может подсказать, как вернуть ее обратно. Что бы не засорять форум такими пустяками, может, как спец по ПК, сбросите мне пошаговую инструкцию на мыло? У меня стоит ХР-SP2.
Заранее благодарен!

Сансеич
1. навести курсор мыши на свободное от значков место панели задач, клик по правой кнопке - у вкладки "закрепить панель задач" снять галочку (если она стоит).
2. наведя курсор снова на свободное место нажать левую кнопку и, удерживая её, перетащить панель куда надо.
3. далее, когда панель на нужном месте, отрегулировать нужный её размер, наводя курсор на её границу до появления стрелочек вместо курсора и нажав и удерживая левую кнопку, расширить/сузить её.
4. теперь можно зафиксировать панель в этом виде от её перемещений/изменений, поставив галочку у вкладки "закрепить панель задач".

То: Edinolichnik!
Вот уж выручили! Получилось! Сейчас же сохраню Вашу инструкцию на самом видном месте, т.к. получается, что кот умнее меня и в инструкциях не нуждается...
Огромное спасибо!!!

Пожалуйста!

Вот ещё интересная фича "на заметку" : если нужно найти какое-то слово или фразу на большой странице или тексте, то надо нажать Ctrl+F - появится окошко, а далее уже всё и без пояснения понятно будет.
Работает и в Эксплорере, и в Ворде, и в Акробате.

Сегодня продолжил. Переделал немного датчик. Пластинку оставил прежнюю, она не прогнулась. Сам пъезокристалл слегка покоцанный уже, много я на нем экспериментов провел

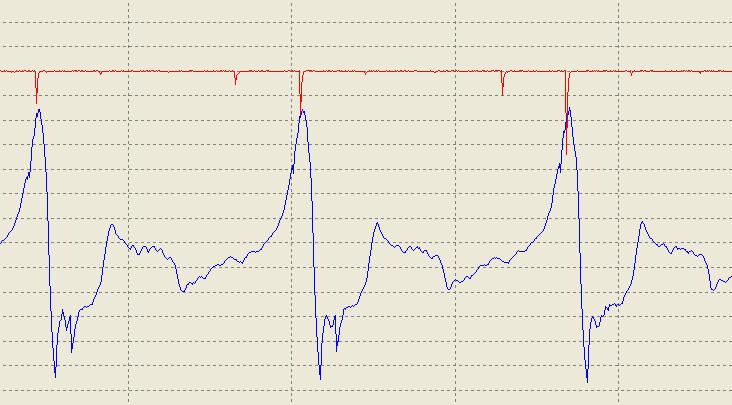

Вот снял картинки на Есперо. Синий канал - датчик давления, красный - индуктивный датчик на 1 цилиндр.

1 картинка - ХХ, датчик соединен длинным (сантиметров 20) шлангом с ввертышем в цилиндр.

Присоединённое изображение (нажмите для увеличения)

Вторая картинка - шланг соединитель короткий. Сантиметров 5.

ХХ, Эсперо

Присоединённое изображение (нажмите для увеличения)

Ну и третья - средние обороты.

Присоединённое изображение (нажмите для увеличения)

Дело в том, что при снятии сигнала в обоих случаях я периодически подгазовывал и так записал обе осциллограммы. Когда я "вырезал" кусочки осциллограмм, я просто "на глаз" взял участки, которые, как мне показалось, сняты на одинаковых оборотах. Но видимо ошибся. А так я снимал обоими способами сигналы с ДПКВ и Датч. Давления - и в обоих случаях пик ДД приходился на 20-й зуб шкива ДПКВ.
П.С. - коты - они такие: - мой знакомый бился над ключём к какой то проге - всё без толку, а его кот прошёлся по клаве - и пароль был принят!

Ловлю на слове
Сам пъезокристалл слегка покоцанный уже, много я на нем экспериментов провел

То: sdl2000.
Если пьезка с трещинами или хотябы с одной, то таких резких выбросов не избежать. А если получите от hash чемодан с кристаллами, то успех в рамках той задачи, что Вы перед собой поставили, уверен- будет обеспечен. Картинки-то уже похожи на мои. А недостатки есть у любого метода измерения - главное- их знать и учитывать. К конструктивной критике, подтвержденной доказательными примерами, а так же советам, даже абсурдным, (и в них бывает рациональное зерно) отнесемся с вниманием и благодарностью.
Успехов!

То: andreika!
Большая просьба. При случае не снимете ли подобную ( с ДПКВ и ДД в цил.) осцилку датчиком Рх для сравнения. Я снимал с 2111-8кл. Догадываюсь, что у Вас с "тазиками" проблема. Тогда с любого другого, заведомо исправного буржуйского " инжа " с пояснениями: на какой пик с ДПКВ должна приходиться ВМТ.
С ув!

Эта картинка осциллограммы Opel X20XEV с электронным датчиком коленвала, но смысл от этого не меняется (те же 58 секторов). Каждый сектор равен 6 градусам поворота коленвала (от начала до следующего). Возле верхушки наводка от ВВ провода.

Присоединённое изображение (нажмите для увеличения)

Точно, вся потресканная пластина. Нужно поменять.
Займусь потом. Главное - все работает!

Да, еще вопросик. У меня есть индуктивный датчик от газоанализатора (там был, чтоб обороты мерять).

Если я его подключаю напрямую к осциллу - все виснет.
Сопротивление обмотки датчика - 4 Ом.
Чего туды надо добавить, чтоб он работал?

Если еще актуально. Осциллограмма: датчика давления в 1 цилиндре, метка искры 1 цилиндра, вакуум в впускном коллекторе, датчик положения коленвала на OPEL Astra X16SZR (запись Постолографом). Вакуум имеет крутые пики, но при прокрутке стартером правильная синусоида. Датчик коленвала через делитель на 10. С метками все в порядке, Неисправность: кислородный датчик сильно инерционный, из за этого начинает меняться длительность впрыска. По впрыску заметил интересную деталь, сразу при заводке начало впрыска моно форсунки располагается точно под меткой датчика коленвала и следующий впрыск через 180 градусов. Но немного поработав начало впрыска начинает плыть в раннюю сторону. То есть за 720 градусов коленвала (2 оборота), 4 импульса форсунки составляет 690 градусов. Или за каждые 2 оборота коленвала смещается начало впрыска на 30 градусов (холостые обороты).

Присоединённый файл ( Кол-во скачиваний: 30 )
 OPEL_Astra_X16SZR.mwf

Вот такая осцилка с ВАЗ: -

Присоединённое изображение (нажмите для увеличения)
